工場アンドンモニタリング マップタイプ設定
マップタイプとは。製造ライン名や担当者名を登録した名前を表示し作成したマップ上で場所をパトライトイラストと表示バーに赤色点滅でお知らせします。
マップサイズ：1600×700px
マップ保存名での注意事項：：画像名は英数半角5文字以内にしてください。（例：pc1f.jpg）
5文字以上になりますとエラーの原因になります。
Solt Monitoring Programをパソコンで使用するための初期設定を行います。
マップタイプ設定※スタックタイプとは一部異なります。
作業の中止やデーター変更にはパスワードを入力する必要があります。パスワードは「１」です。これはシステム上、変更できません。
Windows（アクセサリ）にペイントを使ってオリジナル工場イラストを作成することもできます。
Adobe（Photoshop・Illustrator）などで作成するとより高度なマップを作ることもできます。
送信機をモニタリング機器にID登録をおこないます。
モニタリング機器に送信機、消去機を登録する必要があります。MTJ-2XBK角型送信機の場合はCANCELボタンも登録してください。登録することでパソコンに送信表示データーとして使用します。
登録方法：
１・モニタリング機器の裏蓋を外しアダプターを差し込み電源を入れます。
２・「MENU ESC」ボタンを押すと画面に「E1 FrEq」が表示されます。次に上下 (▲)ボタンを使い画面に「E2 rEgT」を表示させSETボタンを押します。
３・画面に「１」が点滅していますので送信機（丸型送信機・角型送信機※CANCELボタンを含む）、消去機を押して登録します。押すと「ピー音」が鳴ります。
４・すべての送信機、消去機の登録が終わりましたらSETボタンを押しMENUボタンを押し待機状態にします。
MTJ-MPRモニタリングUSB接続

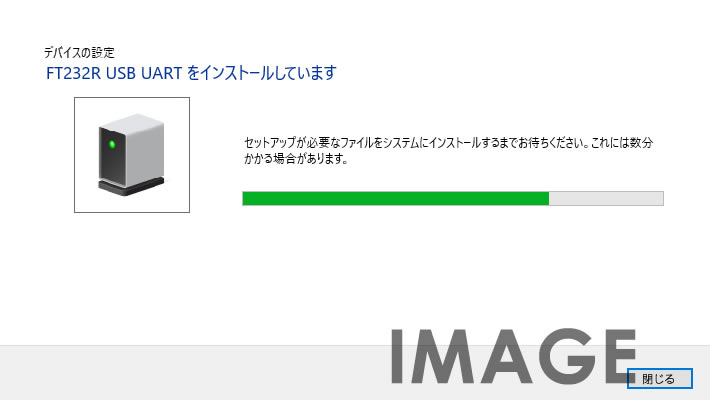

Windows 10でのUSB接続では自動認識しますので付属のCDドライバは使いません。
お使いになられるパソコン環境にてCD-ROMをお使いください。
MTJ-MPRモニタリング設定

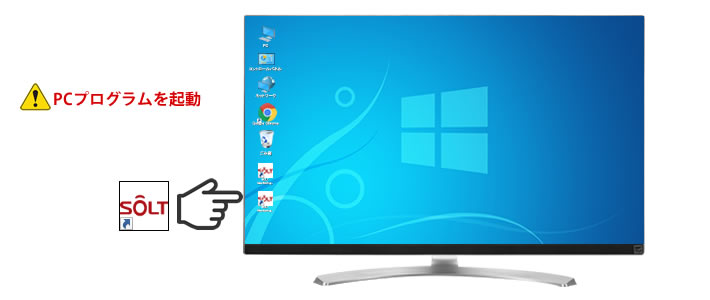

ディスクトップ上にあるアイコンをクリックして起動させてください。

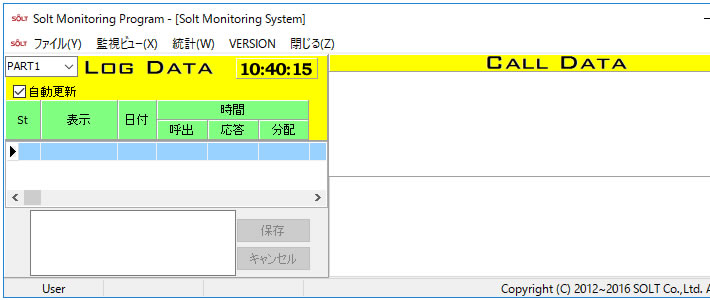

プログラムを起動すると監視ビューが開きます。

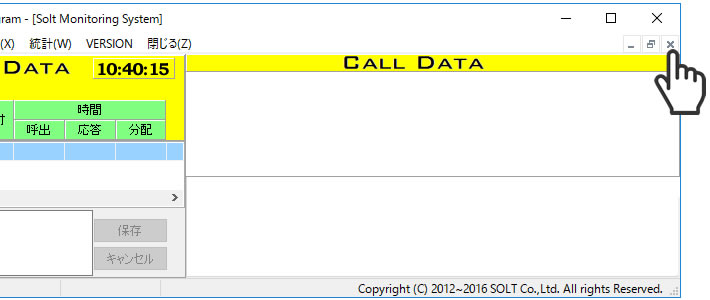

監視ビューを閉じる小さい「×」を押し監視ビューを閉じてください。

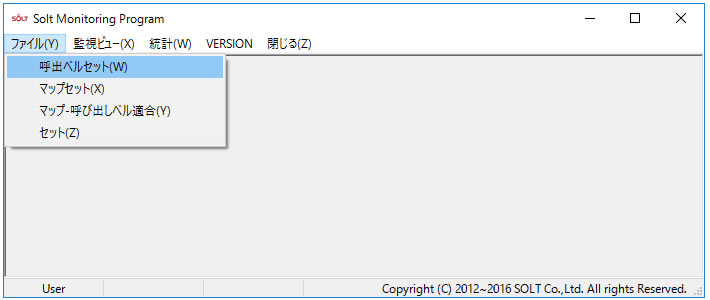

【ファイル】→【呼出ベルセット】をクリックして呼び出しベルセット画面を表示して下さい。MTJ-MPR に登録された登録情報をパソコンに読み込むための設定をします。

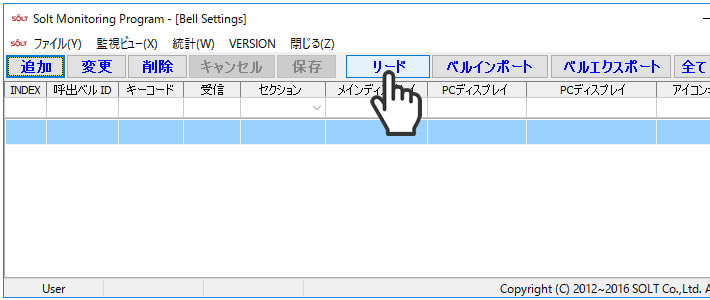

【リード】メニューボタンがあるのでクリックすると先ほど登録した送信機がリードされ情報を読み込みます。

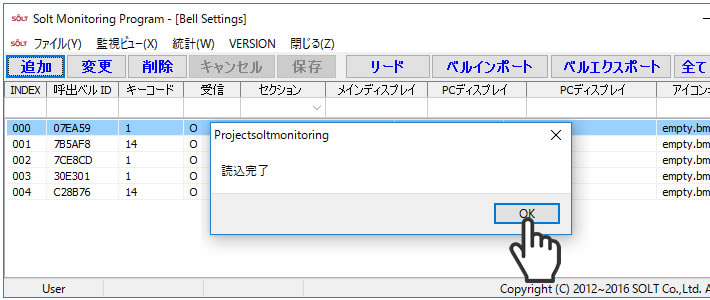

読込完了が表示しましたら「OK」ボタンを押してください。

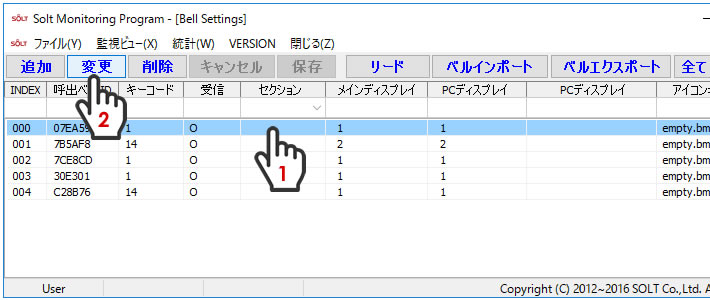

送信機を選択し「変更」ボタンを押してください。
呼出ベルID、キーコードは絶対変更しないでください。キーコード「1」は送信キー「14」や「2」は消去キーです。

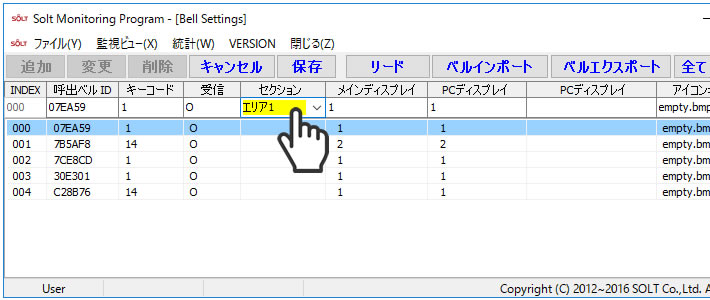

セクション名を入力します。例「エリア1」と入力

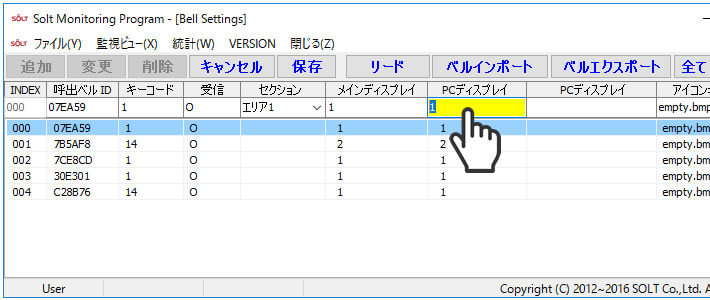

PCディスプレイを選択します。
ここでは例「製造A」と入力します。

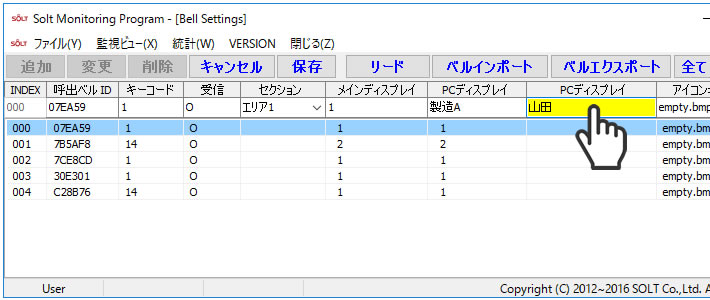

担当者名などを入力します。

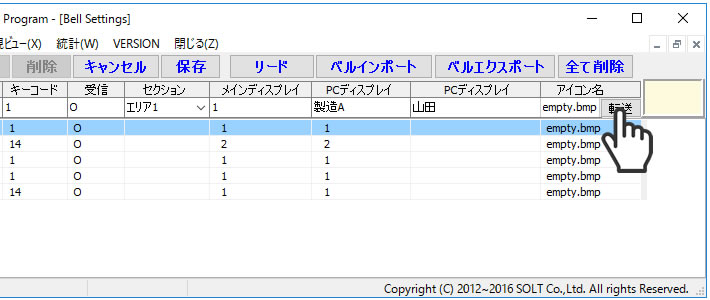

必要に応じて転送ボタンを押し担当者などの画像を表示させることもできます。

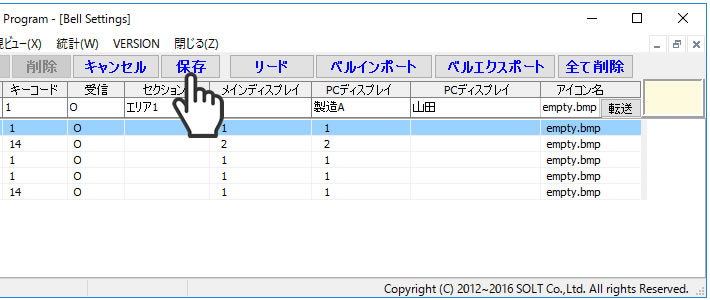

ご希望の設定内容がよろしいのであれば保存してください。
送信機「呼び出しベル」の設定は終了です。

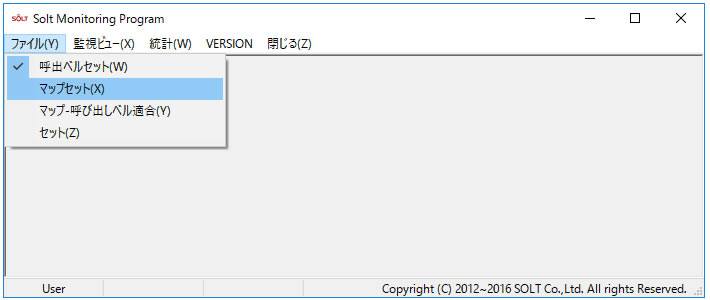

これよりマップの設定です。マップセットを選択してください。

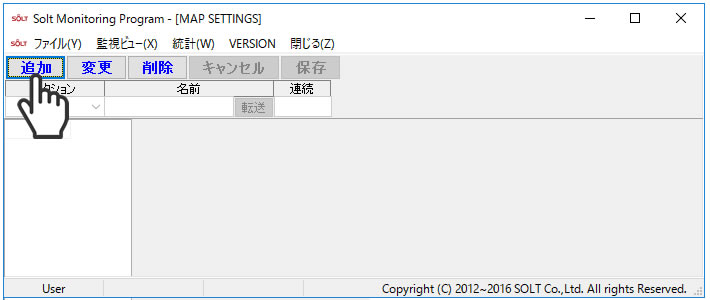

セクションを追加します。

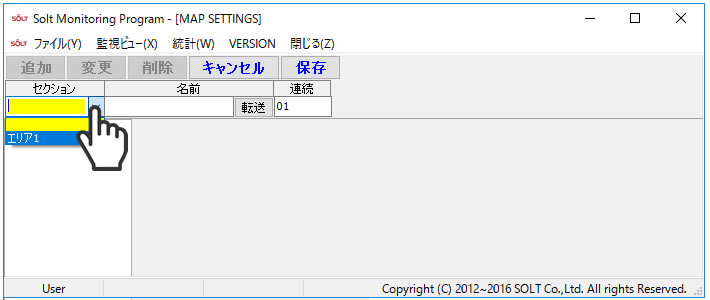

登録されたセクションを選択します。例：エリア１
マップを選択します。ここではデフォルトマップです。

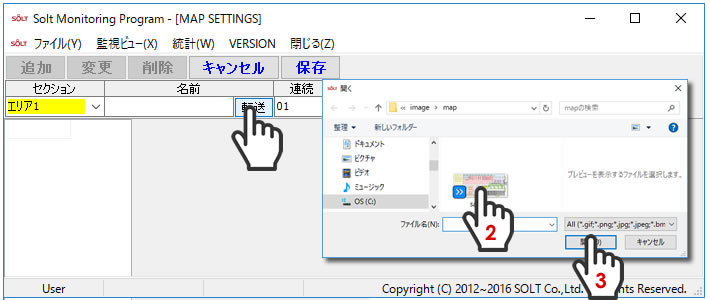

※オリジナルを作成しましたらimageフォルダーに収納しオリジナルを選択してください。

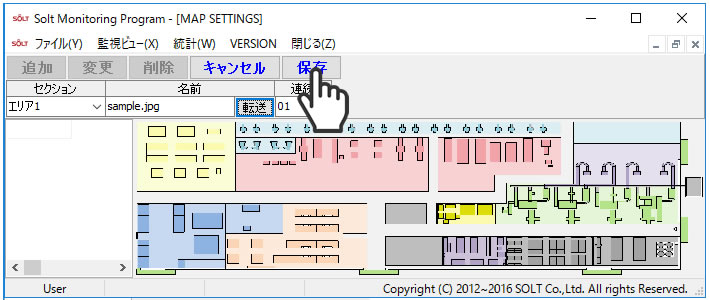

保存を押しマップ登録が終了です。

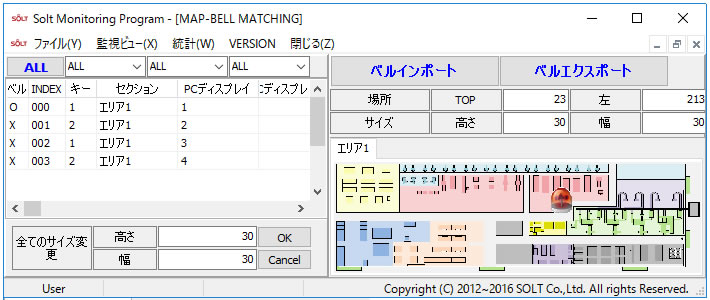

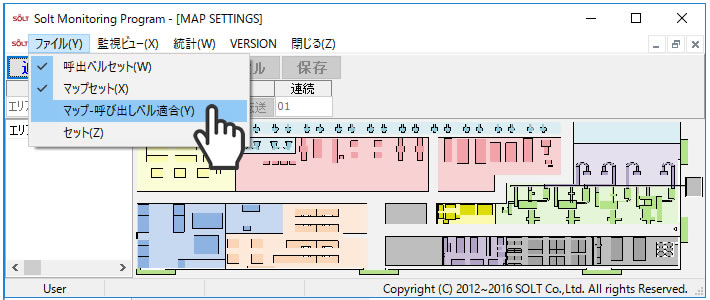

これよりマップと送信機（呼び出しベル）の位置設定です。

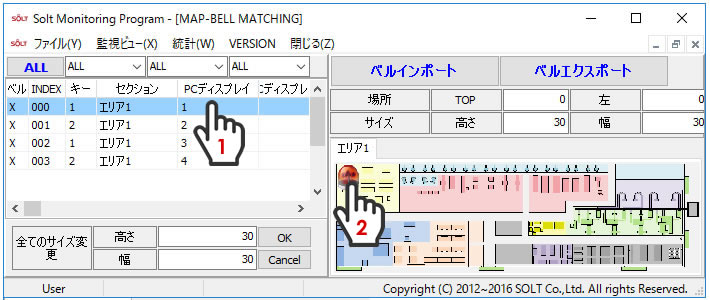

選択してください。次にパトライトをドラッグ＆ドロップで指定場所に移動してください。
※セクションが登録されていないと作動しません。

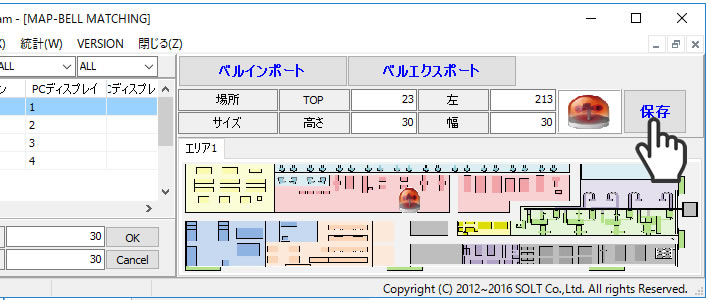

指定場所が決まりましたら「保存」を押してください。
保存しますと「ベル」の場所が「×」から「〇」に変わります。
これらを台数分だけ繰り返し終了です。

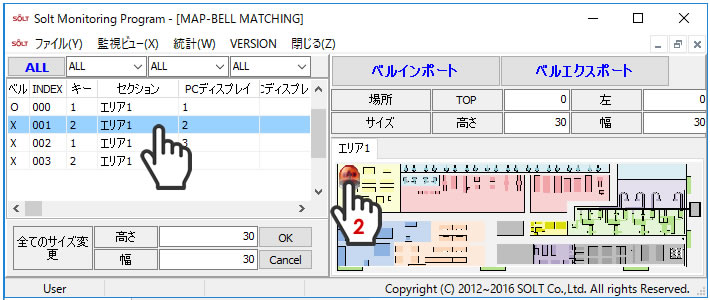

次の個所を選択してパトライトをドラッグ＆ドロップで登録、保存して「〇」にしてください。
